Description de l'inspection QV du périscope de pipeline d'inspection CIPP pour l'inspection des tuyaux CIPP :

Le Pipeline Periscope, communément appelé « inspection QV » dans l'industrie, est un appareil portable de haute technologie spécialement conçu pour le dépistage rapide et le diagnostic endoscopique des réseaux de pipelines souterrains.

Comment ça marche ?
La structure de base du Pipeline Periscope est à la fois simple et efficace. Il se compose principalement d'une perche de commande télescopique (généralement en fibre de carbone, d'une longueur allant de 5 à 12 mètres), d'une sonde équipée d'une source lumineuse à haute intensité et d'une caméra zoom haute définition, ainsi que d'une tablette de commande portable située au niveau du sol.

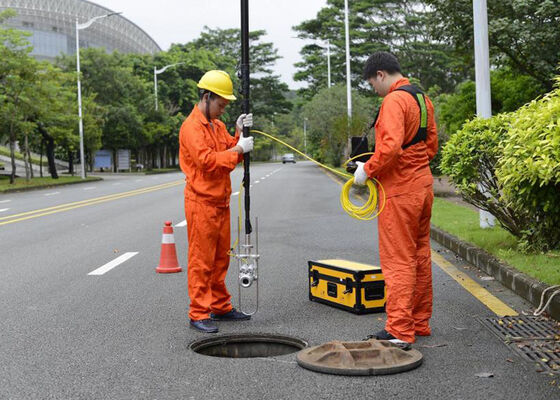

Lors d'une inspection, l'opérateur se tient simplement devant l'ouverture du trou d'homme et étend la sonde à l'intérieur du pipeline. Grâce au zoom optique à fort grossissement de la caméra (certains modèles offrent un zoom jusqu'à 30x, voire 300x) combiné à un éclairage puissant, des séquences vidéo haute définition en temps réel de l'intérieur du pipeline sont transmises, soit sans fil, soit par câble, au terminal de contrôle au niveau du sol. Les opérateurs peuvent simultanément observer le flux en direct, enregistrer des vidéos, capturer des images fixes et enregistrer les emplacements précis de tout défaut détecté en temps réel.

Application Pour l'inspection QV du périscope de pipeline de pipeline d'inspection CIPP Pour l'inspection de tuyaux CIPP :
Le Pipeline Periscope est principalement utilisé pour identifier deux grandes catégories de problèmes au sein des pipelines :
1. Défauts structurels : tels que fissures, ruptures, déformations, désalignement, séparation des joints, corrosion, fuites, etc.
2. Défauts fonctionnels : tels que l'accumulation de limon, le tartre, les blocages causés par des corps étrangers, l'intrusion de racines d'arbres ou des connexions non autorisées et des rejets illicites.

Ses principaux avantages résident dans sa « vitesse » et sa « portabilité », ce qui le rend idéal pour les éléments suivants :
1. Enquêtes sur les réseaux municipaux et examen préliminaire :** Enquête rapide sur les réseaux d'eaux pluviales et d'égouts à grande échelle pour identifier rapidement les segments de pipeline problématiques.
2. Surveillance et application de la loi en matière d'environnement :** Permettre aux agences de protection de l'environnement d'enquêter et de sanctionner les activités illégales, telles que les connexions croisées non autorisées entre les systèmes d'eaux pluviales et d'égouts, ou les rejets et fuites illicites par les entreprises.
3. Enquêtes préalables à la réhabilitation (sans excavation) :** Avant d'entreprendre des méthodes de réhabilitation sans tranchée (telles que CIPP), l'appareil identifie avec précision l'emplacement et la gravité des défauts du pipeline, fournissant ainsi une base solide pour formuler un plan de réparation efficace.
4. Intervention d'urgence :** Identifier rapidement les causes sous-jacentes des problèmes dans les regards d'égout en cas d'urgence, tels que des effondrements de routes ou des blocages soudains de pipelines.
