100-500 m/min ligne de production de papier kraft à double forme longue multi-cylindres

Double longue chaîne de production multi-cylindres de formation, chaîne de production de papier kraft

Application:

Principalement utilisé pour la fabrication de papier kraft, de papier ondulé, de papier de doublure, de carton en papier, etc.

Flux technologique des équipements :

Boîte de tête à coussin d'air --- fil double (couche supérieure et fil de base) --- pré-presse à scution 750/φ800 --- presse à rouleaux géants à double feutre φ1320 --- presse à rouleaux géants à double feutre φ1320 --- séchage avant: 20 ensembles de séchoir Φ1800 mm (la disposition est 6 + 8 + 8) --- dimensionnement φ800 / φ800 machine---section sèche arrière : 6ensembles de séchoirs Φ1800mm (6)---calandre dure à double rouleau---B/M (position réservée)---enrouleuse à tambour de type rouleaux horizontaux.

• Principaux paramètres techniques
• 1.1paramètres techniques

Produit en papier : papier kraft, carton Test Liner

Grammage de base : 110～150 g/m2

Calculer le grammage : 112 g/m2

Largeur de coupe : 3600 mm

Largeur de bobine : 3350 mm

Largeur du fil : 3800 mm

Vitesse de la buse : 3650 mm

Vitesse de travail : 300 m/min

Vitesse de conception : 350 m/min

Vitesse d'exploration : 25 m/min

Capacité nominale : 68t/j (112gsm, 150m/min, 3300mm, 100 % d'efficacité)

Jauge : 4350 mm

Type d'entraînement : entraînement sectionnel à convertisseur de fréquence CA

Disposition : disposition à une seule couche, machine à droite (debout sur la machine à bobines et regardant dans la direction de la machine, le côté entraînement est sur le côté droit)

1.2 état technologique 1.2.1 Rapport pulpe

Couche supérieure : % de pâte

Couche de base : % de pâte

1.2.2 Grammage du papier et consistance de la pâte

Couche supérieure : 40 ~ 60 g/m2, consistance de la pulpe : 0,3 ~ 0,6 %

Couche de base : 70 ~ 90 g/m2, consistance de la pulpe : 0,5 ~ 1,0 %

1.2.3 paramètres de la technologie du papier

Sécheresse sous presse : ≥22 %

Sécheresse au sèche-linge : ≥44 %

Sécheresse en machine d'encollage : 92 %

Sécheresse hors machine de dimensionnement : 65~70 %

Quantité de colle de dimensionnement : 2,5 ~ 3 g/m²(chaque surface), teneur en colle solide : 8 ~ 12 %

Sécheresse du papier fini : 92%

Pourcentage de rétrécissement horizontal (moyenne) : ≤4 %

Déficit d'humidité horizontal : ≤±7,5 %

Déficit de grammage horizontal : ≤±1,0 %

Sécheresse lors de la recombinaison de chaque pli de papier : ≥12 %

1.3 tension de revêtement du fil et du feutre

Fil de formage 8kN/m 7kN/m

feutre 5kN/m 4kN/m

fil sec 5kN/m 3kN/m

1.4 Exigences en matière d'eau, d'électricité, de vapeur et d'air comprimé 1.4.1 eau douce et eau clarifiée

Condition : pur, incolore, déponé.

Pression : 3MPa, 0,4MPa deux types

Vanne PH : 6-8

1.4.2 alimentation

Tension du moteur : 380/220 ± 5 %

Tension de commande : 24 V

Fréquence : 50 Hz ± 1 %

1.4.3

Pression de vapeur : Max. pression de travail du séchoir : 0,5 MPa

1.4.4 système hydraulique

Pression nominale : 16Mpa

Pression de service réglée : 14 Mpa

Précision de l'huile de filtrage : 20 μm

Température d'alimentation en huile : ≤30℃

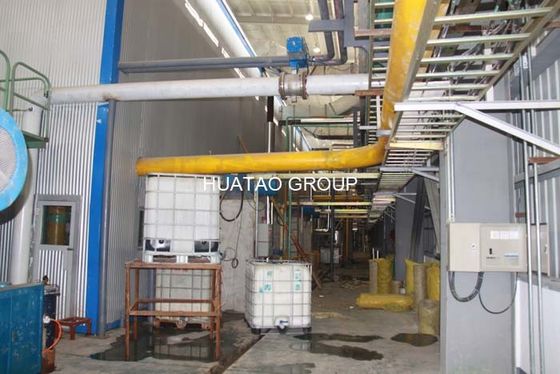

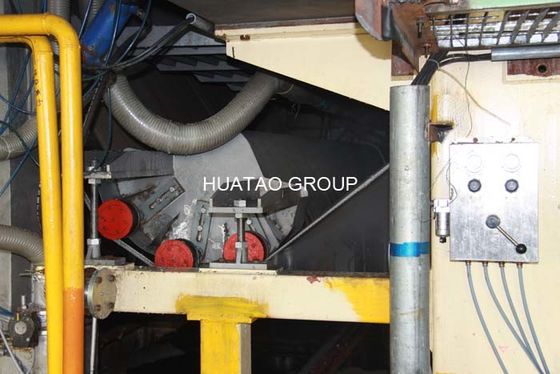

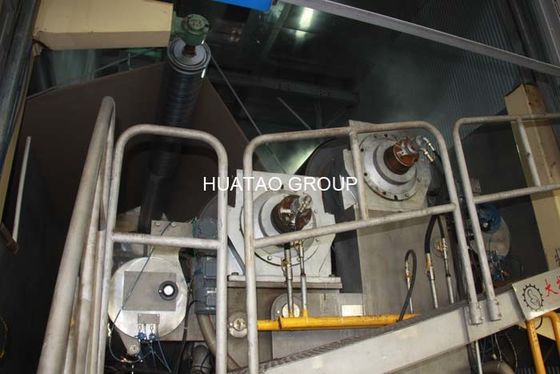

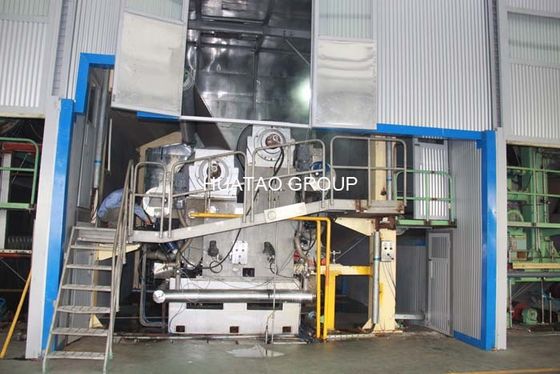

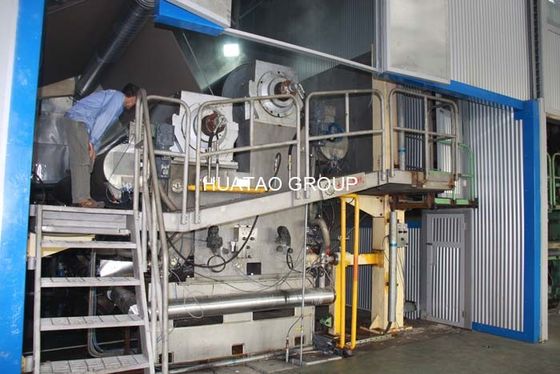

Photos :
