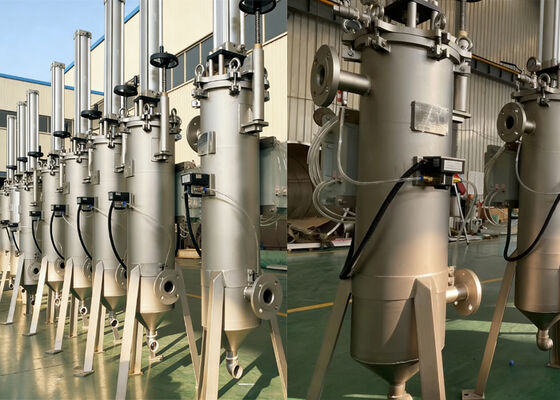

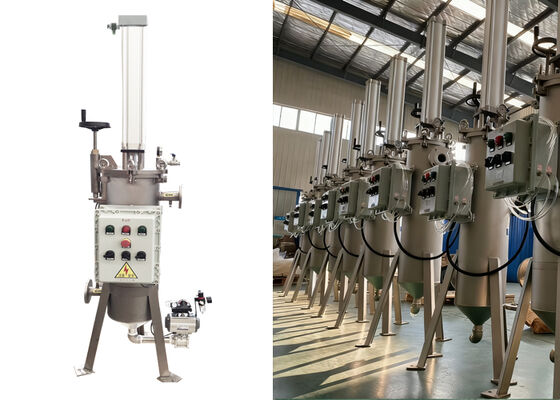

Filtre autonettoyant automatique en acier inoxydable pour produits visqueux



Le filtre autonettoyant à racleur pneumatique est une unité de filtration à haute efficacité. Il adopte une structure de raclage mécanique pour éliminer automatiquement les contaminants particulaires de la paroi intérieure de la cartouche filtrante et permet une filtration en ligne ininterrompue. Développé principalement pour les conditions de travail à haute viscosité, il peut gérer une viscosité liquide jusqu'à 800 000 mPa·s, avec une précision de filtration allant de 50 à 1500 microns. L'appareil filtre avec précision les fluides en raclant rapidement la saleté de la surface de la cartouche pour éliminer efficacement de grandes quantités d'impuretés, ce qui le rend parfait pour la filtration de l'eau et de divers liquides visqueux.



[Mode de filtration ]

Le liquide entre par l'entrée. Un racleur en forme de disque, maintenu par un ressort, appuie fermement contre la surface intérieure de l'élément filtrant, reposant à son extrémité supérieure. Le liquide passe à travers le racleur et s'écoule vers l'extérieur depuis la surface intérieure de l'élément filtrant ; les impuretés sont piégées sur cette surface intérieure, tandis que le liquide filtré sort par la sortie. Avec le temps, les impuretés s'accumulent progressivement et la pression différentielle augmente ; par conséquent, l'élément filtrant est nettoyé soit lorsqu'un seuil de pression différentielle prédéfini est atteint, soit à intervalles programmés.



[Mode de nettoyage ]

Un vérin pneumatique entraîne le racleur dans un mouvement vertical alternatif pour nettoyer l'élément filtrant. Pendant la course descendante, les impuretés sont poussées par le racleur vers le bas du corps du filtre, où les impuretés de haute densité se déposent dans la chambre de collecte des boues. Pendant la course ascendante, les impuretés résiduelles sont raclées et poussées vers le haut de l'élément filtrant ; ces impuretés sont ensuite évacuées par le liquide en circulation, repassent à travers le racleur, retournent à la surface intérieure de l'élément filtrant, et sont ensuite raclées lors de la prochaine course descendante. Chaque cycle de nettoyage comprend plusieurs courses ; une fois la surface de l'élément filtrant nettoyée, sa capacité de filtration est restaurée. La filtration se poursuit sans interruption pendant le processus de nettoyage.



[Mode de décharge ]

Après plusieurs cycles de nettoyage, une fois que les impuretés se sont accumulées en volume suffisant, la vanne de décharge est ouverte périodiquement pour expulser le liquide usé contenant une forte concentration d'impuretés ; si nécessaire, ces impuretés peuvent également être récupérées.



Modèle de filtre	Diamètre intérieur du filtre.	Hauteur du filtre	Épaisseur	Précision de filtration
HT-D219	250mm	1000mm	3mm	20 microns
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Fente de haute précision : Fente minimale de 20 microns.
2) Haut degré d'automatisation : Peut fonctionner en ligne en continu, sans nettoyage manuel fréquent.
3) Structure en acier inoxydable : Prévention de la corrosion et de la rouille.
4) Pas de consommables jetables : Économie sur le coût des médias filtrants et le coût environnemental.
