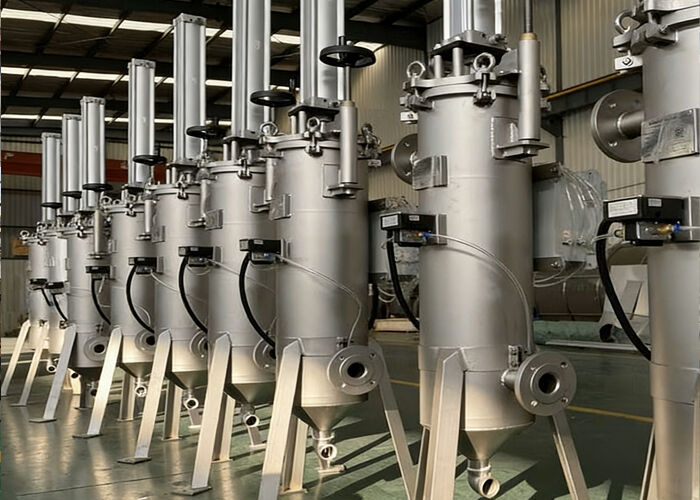

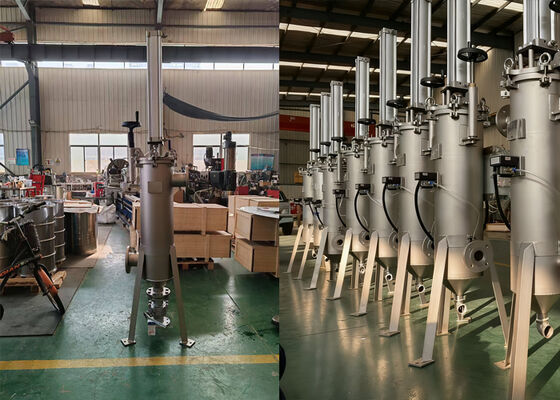

Boîtier de filtres autonettoyants à raclage pneumatique



The pneumatic scraper self-cleaning filter is an high-efficiency filtration device that automatically removes particulate impurities from the inner surface of the filter element through a mechanical scraping mechanismCe filtre est principalement conçu pour des applications à viscosité élevée, il peut supporter des viscosités allant jusqu'à 800,Il offre une précision de filtration comprise entre 50 et 1500 microns- Ça fonctionne.
filtration précise en rayant rapidement les impuretés de la surface de l'élément filtrant, éliminant ainsi efficacement un volume plus important de contaminants;Il est idéal pour filtrer l'eau et une grande variété de liquides visqueux..



[Mode de filtrage]

Le liquide pénètre par l'entrée. Un grattoir en forme de disque, chargé de ressort, appuie fortement sur la surface intérieure de l'élément filtrant, reposant à son extrémité supérieure.Le liquide passe à travers le grattoir et s'écoule vers l'extérieur de la surface interne de l'élément de filtre;les impuretés sont piégées sur cette surface intérieure tandis que le liquide filtré sort par la sortie.Au fil du temps,les impuretés s'accumulent progressivement et la pression différentielle augmente; par conséquent,l'élément filtrant est nettoyé soit lorsqu'un seuil de pression différentielle prédéfini est atteint, soit à des intervalles programmés.



[ Mode de nettoyage ]

Un cylindre pneumatique entraîne le grattoir dans un mouvement vertical réciproque pour nettoyer l'élément filtrant.les impuretés sont poussées par le grattoir vers le bas du boîtier du filtre,où les impuretés à haute densité se déposent dans la chambre de collecte des saletés.Au cours du mouvement vers le haut,les impuretés résiduelles sont grattées et poussées vers le haut de l'élément filtrant;Ces impuretés sont ensuite évacuées par le liquide qui coule.,passent à nouveau à travers le grattoir,retournent à la surface intérieure de l'élément filtrant,et sont ensuite grattés lors de la prochaine course vers le bas.Chaque cycle de nettoyage se compose de plusieurs coups;une fois la surface du filtre nettoyée, sa capacité de filtration est rétablie. La filtration continue sans interruption pendant le processus de nettoyage.



[Mode de décharge]

Après plusieurs cycles de nettoyage,une fois que les impuretés se sont accumulées jusqu'à un certain volume,la vanne de décharge est ouverte périodiquement pour expulser le liquide résiduel contenant une forte concentration d'impuretés;si nécessaireCes impuretés peuvent également être récupérées.



Modèle de filtre	Filtrez le dia interne.	Hauteur du filtre	Épaisseur	Précision de filtration
Les produits à base d'alcool	250 mm	Pour les véhicules à moteur	3 mm	20 microns
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Ouverture de fente de haute précision: Min. fente de 20 microns.
2) Haut degré d'automatisation:peut fonctionner en ligne en continu, sans nettoyage manuel fréquent.
3) Structure en acier inoxydable:prévention de la corrosion et de la rouille.
4)Aucun consommable jetable:économiser le coût des médias filtrants et le coût de l'environnement.
