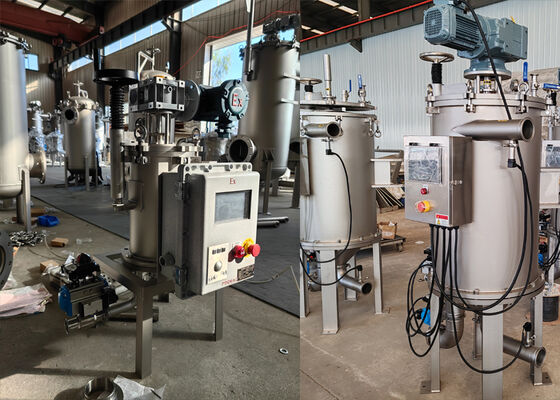

Filtre autonettoyant à grattoir externe fonctionnant en continu

Le liquide pénètre dans le filtre par l'entrée et s'écoule vers l'intérieur depuis la surface extérieure de l'élément filtrant. L'extrémité inférieure de l'élément filtrant (écran métallique en coin) est connectée à la sortie et le liquide s'écoule de la sortie. Lorsqu'une certaine quantité d'impuretés est interceptée à la surface de l'élément filtrant (écran métallique en coin), la procédure de nettoyage démarre à une heure fixe ou en fonction de la différence de pression réglée. Le moteur réducteur entraîne la lame du grattoir fixée obliquement à la surface extérieure de l'élément filtrant pour tourner et gratter les impuretés sur la surface extérieure de l'élément filtrant (écran métallique en coin). Les impuretés quittent la surface de l'élément filtrant (tamis métallique en coin) le long du grattoir et tombent au fond du filtre avec le liquide qui descend. La plaque de balayage rotative balaie les impuretés lourdes au fond dans la chambre de collecte des eaux usées. Les impuretés s'accumulent dans la chambre de collecte des eaux usées et au fond du filtre. La vanne de vidange s'ouvre automatiquement à un moment fixe pour évacuer le liquide contenant des impuretés à haute concentration de l'orifice de vidange. Si nécessaire, le liquide résiduel rejeté peut être récupéré.
