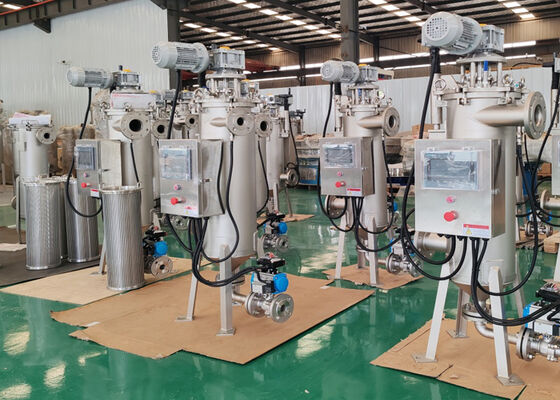

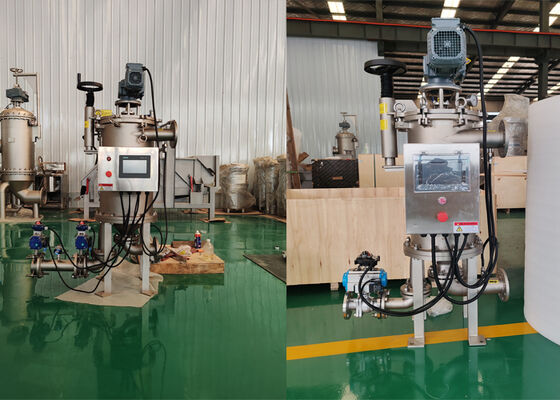

Type de mécanisme de grattoir Boîtier de filtre autonettoyant

Le filtre autonettoyant à racleur externe a une précision de filtration minimale de 20 microns.

Le filtre autonettoyant à racleur externe est entièrement en acier inoxydable et est installé dans une conduite entièrement fermée. Les principaux composants comprennent un tamis en fil de coin, un dispositif de racleur rotatif, un dispositif de transmission, etc.

Le liquide entre dans le filtre par l'entrée et s'écoule vers l'intérieur depuis la surface extérieure de l'élément filtrant. L'extrémité inférieure de l'élément filtrant (tamis en fil de coin) est connectée à la sortie, et le liquide s'écoule par la sortie. Lorsqu'une certaine quantité d'impuretés est interceptée sur la surface de l'élément filtrant (tamis en fil de coin), la procédure de nettoyage est démarrée à un intervalle fixe ou selon la différence de pression définie. Le moteur de réduction entraîne la lame de racleur fixée obliquement à la surface extérieure de l'élément filtrant pour qu'elle tourne et gratte les impuretés sur la surface extérieure de l'élément filtrant (tamis en fil de coin). Les impuretés quittent la surface de l'élément filtrant (tamis en fil de coin) le long du racleur et tombent au fond du filtre avec le liquide descendant. La plaque de balayage rotative balaie les impuretés lourdes au fond dans la chambre de collecte des eaux usées. Les impuretés s'accumulent dans la chambre de collecte des eaux usées et au fond du filtre. La vanne de vidange s'ouvre automatiquement à un intervalle fixe pour évacuer le liquide contenant des impuretés à haute concentration par le port de vidange. Si nécessaire, le liquide résiduel évacué peut être récupéré.
