L série anodisé en aluminium trapézoïdal dentelle ceinture de chronométrage poulie
La poulie de ceinture de réglage est généralement en acier 45 #, alliage d'aluminium, fonte, fonte d'aluminium, laiton et d'autres matériaux.Les trous intérieurs sont disponibles sous forme de rondesLes traitements de surface comprennent l'oxydation naturelle, le noircissement, la galvanisation, la galvanisation couleur et l'extinction à haute fréquence.
En tant que mécanisme de transmission de la puissance de rotation générée par le moteur, les poulies synchrones et les courroies synchrones sont généralement largement utilisées dans la conception.Les fonctions de transmission et de transmission sont réalisées par l'engagement entre la poulie de la courroie de réglage et les dents de la courroie de réglage.
La poulie à courroie à dent trapézoïdale est la plus utilisée et est divisée en différentes séries:
La série MXL/XXL/XL/L/H/XH/XXH, la série T2.5/T5/T10/T20.
Paramètres techniques:
|
Le type
|
bw
|
hg
|
Y+1,5°
|
Rb
|
Rt
|
2k
|
|
MXL
|
0.84 ± 0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
Les produits de base
|
1.14 ± 0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
Pour les produits:
|
1.32 ± 0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
3.05 ± 0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H est
|
4.19 ± 0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
70,90 ± 0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17 ± 0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Caractéristiques:
1. Positionnement précis: La conception des dents de la poulie de la ceinture de réglage des dents trapézoïdales est dérivée des engrenages, qui peuvent fournir des capacités de positionnement précises.Cela les rend très utiles dans les applications qui nécessitent une transmission et un positionnement précis, tels que les machines-outils, les machines textiles, les appareils ménagers, les équipements commerciaux et la transmission par arbre à cames dans les moteurs.
2- Transmission efficace: la poulie de la ceinture de réglage des dents trapézoïdales correspond à la forme des dents de la ceinture de réglage pour fournir une dentition positive, similaire à une transmission de chaîne ou d'engrenage.Cette orientation vers l'avant peut fournir une plus grande efficacité de transmission et réduire les pertes d'énergie.
3. Réduire le glissement et le retour: La conception des dents de la poulie de ceinture de chronométrage trapézoïdale peut réduire efficacement le glissement et le retour.Cela signifie que dans les applications à grande vitesse et avec des variations de couple élevées, les poulies à courroie à dent trapézoïdale peuvent fournir des performances de transmission plus stables et fiables.
4Capacité de transmission de couple élevé: la poulie de réglage des dents trapézoïdales est conçue pour résister à une transmission de couple élevé.Cela les rend idéales pour les applications nécessitant une puissance de couple élevée, tels que les machines industrielles et les moteurs automobiles.
5. Large disponibilité: La poulie de chronométrage trapézoïdale a une large gamme de spécifications dentaires, y compris MXL, XL, L, H, XH, XXH et d'autres spécifications.Cela rend les poulies synchrones trapézoïdales à dents très courantes sur le marché et facilement disponibles.

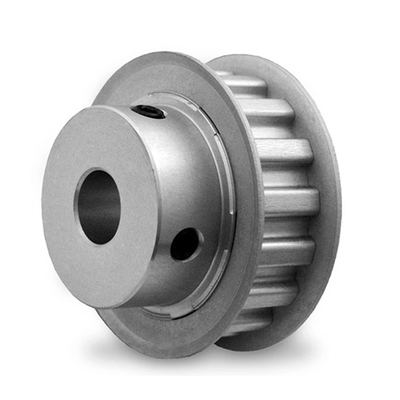

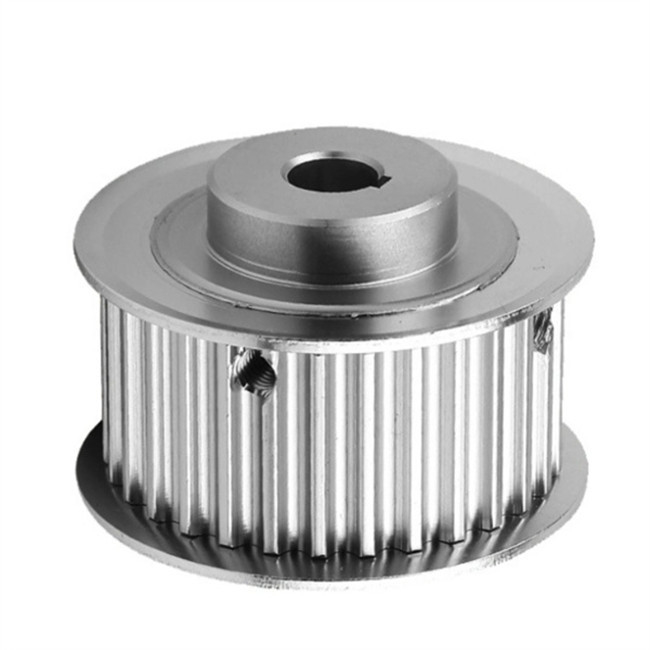

Des photos de référence:
