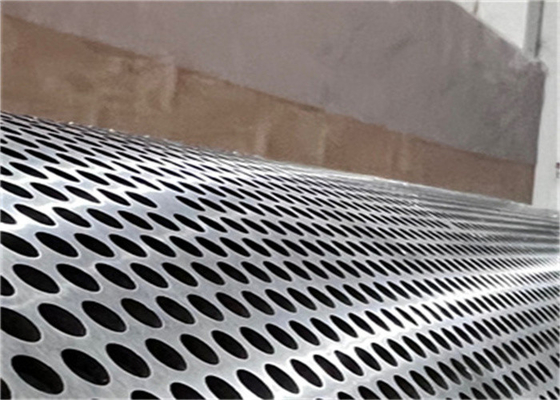

SUS304 Roller Surface Finish 0,2-0,4um Roller à aspiration sous vide pour la stratification de film

Rouleau à aspiration sous vide pour la stratification de films

Application du rouleau à aspiration sous vide:

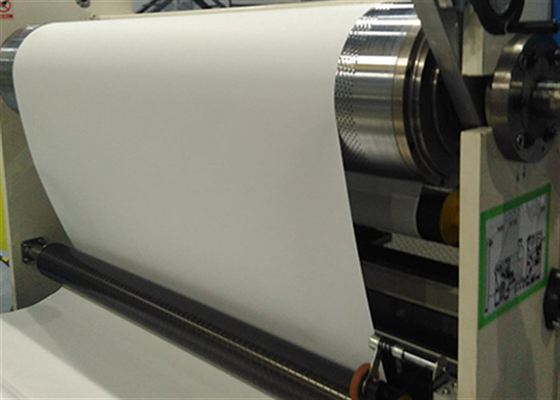

Il convient pour les films de bande (comme la résistance de la batterie au lithium, la tension positive de la batterie au lithium, la feuille de cuivre, la feuille d'aluminium, le ruban adhésif, le film protecteur, le film tumoral, le film anti-explosion pour automobile,et ainsi de suite.), parmi lesquels le rouleau de traction sous régulation de tension.

Le rouleau d'aspiration sous vide Le principal avantage:

●isolation de la tension du bras de traction, la valeur d'isolation peut être réglée par la tension et la valeur de pression négative;

●Le matériau exerce une pression et est pressé par les rouleaux pour générer une grande force de traction;

● Réaliser un contact unilatéral avec les matériaux adhésifs, évitant ainsi efficacement les dommages à la surface adhésive;

● stabiliser la position du matériau et empêcher le matériau de glisser sur le rouleau de traction;

●Connectez la force de traction avec la différence de tension, et la tension de sortie avant peut être nulle;

● Être capable de se concentrer et de répondre aux besoins des occasions spéciales;

Analyse théorique du rouleau à aspiration sous vide:

Pression atmosphérique de Patm-Pavc-pression négative de l'air

1. Arbre de support de traction: support de la force de réaction et fonction d'extraction d'air de la traction et de la rotation de la surface du rouleau;

2. la force de traction est utilisée sur la surface du rouleau;

3La tension d'entrée est grande et la tension de sortie est faible, ce qui permet d'obtenir une traction du couple.

4Principe de réalisation du couple:

T= ((Patm-Pvac) *S *f*R*K

(S) Surface du rouleau dans la zone de vide (f) Coefficient de frottement entre matériau et surface du rouleau

(R)Radius de surface du rouleau (K)Coefficient de correction

Données techniques du rouleau à aspiration sous vide:
