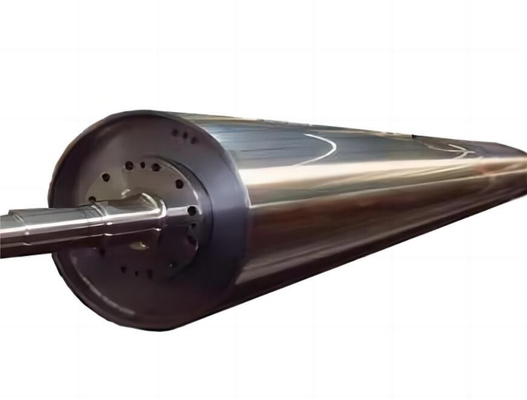

Roller de refroidissement de surface de miroir pour la ligne de production de films BOPP et BOPET

Rouleau de refroidissement pour la chaîne de production de films BOPP/BOPET

À l'heure actuelle, la structure interne du rouleau de transfert de chaleur est divisée en un réglage à double couche à débit unique et un réglage à double couche à débit double.Le milieu interne est l'eau ou l'huile de transfert de chaleurLes structures internes de ces deux types sont différentes, et les processus de fabrication sont également différents.

1. Structure interne du rouleau de transfert de chaleur à flux unique élargi: Ce modèle de rouleau de refroidissement par transfert de chaleur est composé d'une coque extérieure, d'une coque intérieure et d'un déflecteur en spirale sur la coque intérieure.L'eau ou l'huile thermique circule du tuyau vers le tuyau thermique interne à débit uniquePour atteindre l'objectif de l'oxygène.

2. Structure interne du rouleau à double couche à double débit conducteur de chaleur: ce modèle de rouleau de refroidissement conducteur de chaleur est composé d'une coque extérieure,une coquille intérieure et un déflecteur en spirale sur la coquille intérieurePar conséquent, contrairement à ce qui précède, ce rouleau conducteur de chaleur adopte un double flux à double couche.L'eau ou l'huile thermique circule du conduit vers le conduit de transfert de chaleur par le flux interneSon double rendement est élevé, le processus de production est complexe et le coût élevé.

Paramètres du produit

Construction à double coque
Tubes intérieures et extérieures de S355 (Q345B)
Système d'écoulement: canaux entre le tube intérieur et le tube extérieur séparés par des spirales de conduction soudées
Construction de disques/arbres: arbres rétrécis et soudés et disques latéraux de Q345B
Surface du rouleau: revêtement chromé, revêtement céramique

Exigences et tolérances statiques et dynamiques: forme cylindrique ≤ 0,1 mm, défaut de rondeur ≤ 0,1 mm, équilibrage dynamique G2.5
