électrodes de graphite HP haute performance de 400 mm à 800 mm pour les procédés métallurgiques avancés

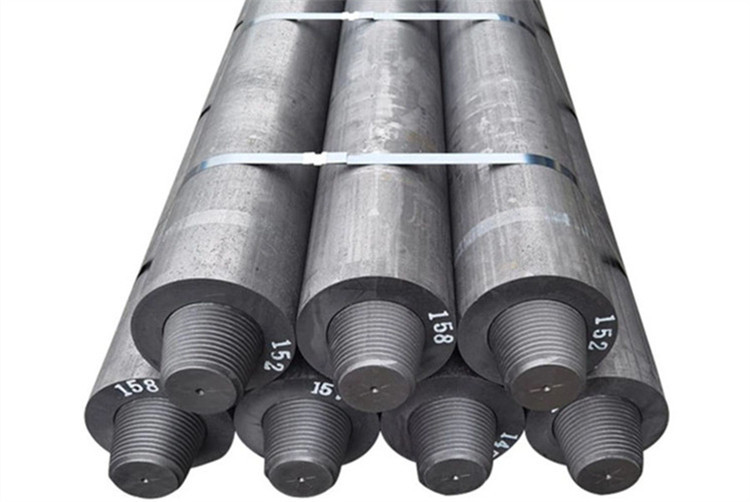

Image Grand : électrodes de graphite HP haute performance de 400 mm à 800 mm pour les procédés métallurgiques avancés

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	HUATAO
Certification:	CE, ISO
Numéro de modèle:	Le numéro de série est le suivant:

Conditions de paiement et expédition:

Quantité de commande min:	20 tonnes
Prix:	1450-3000 USD/ ton
Détails d'emballage:	Palette en bois
Délai de livraison:	15 à 30 jours
Conditions de paiement:	T/T, Western Union, MoneyGram, L/C
Capacité d'approvisionnement:	200tons par mois

Contact

Description de produit détaillée

matières premières:	Coke à aiguille de qualité supérieure et goudron de charbon de haute qualité	Densité de courant:	Jusqu'à 25 A/cm2 pour les applications à haute puissance
Contenu en cendres:	≤ 0,25%, assurant la pureté lors de la fusion	Coefficient de dilatation thermique:	Faible, réduisant les fractures par stress thermique
Résistance mécanique:	Haute résistance à la rupture lors de la manipulation et de l'utilisation	Résistance électrique:	Faible pour une transmission efficace du courant
Plage de diamètre:	400 mm - 800 mm, longueurs personnalisables disponibles	Résistance aux oxydations:	Couverts d'une couche antioxydante spécialisée
Mettre en évidence:	électrode en graphite de 400 mm ch , Processus métallurgiques avancés électrode de graphite hp , électrode de graphite haute performance de 800 mm

Électrodes de graphite HP de haute performance pour procédés métallurgiques avancésJe suis désolée.

Description Pourélectrodes de graphite HP de haute performance pour procédés métallurgiques avancés:

Conçues pour une conductivité supérieure et une durée de vie prolongée, nos électrodes HP en graphite optimisent les opérations métallurgiques, réduisant la consommation et améliorant l'efficacité dans les fours électriques à haute puissance.

Les électrodes de graphite HP, ou électrodes de graphite à haute puissance, sont des composants essentiels des fours à arc électriques modernes à haute puissance dans la sidérurgie, la production d'alliages ferreux,et autres procédés métallurgiques exigeantsCes électrodes sont fabriquées à l'aide de coke d'aiguille soigneusement sélectionné et de goudron de charbon de haute qualité, assurant des propriétés physiques et électriques supérieures.

Les matières premières avancées et le processus de fabrication méticuleux confèrent aux électrodes HP Graphite des performances exceptionnelles.Leur capacité à résister à des densités de courant allant jusqu'à 25 A/cm2 les rend idéales pour des applications de haute puissanceLa teneur en cendres ultra-faible de ≤ 0,25% réduit considérablement l'introduction d'impuretés pendant la fusion,contribuer à la production de produits finis de meilleure qualitéJe suis désolé.

L'une des caractéristiques clés est le faible coefficient de dilatation thermique, qui atténue efficacement les contraintes thermiques et réduit le risque de fractures causées par des changements rapides de température à l'intérieur du four.C' est ça., combinée à une résistance mécanique élevée, assure l'intégrité des électrodes pendant toute leur durée de vie, même dans des conditions de fonctionnement rigoureuses.

Pour améliorer encore la durabilité, nos électrodes HP en graphite sont recouvertes d'une couche anti-oxydante spécialisée.Ce revêtement prolonge considérablement la durée de vie des électrodes en réduisant les pertes d'oxydation à haute températureLa faible résistivité électrique des électrodes facilite une transmission efficace du courant,optimisation de l'utilisation de l'énergie et amélioration de l'efficacité globale des processusJe suis désolé.

Au cours de la production, chaque électrode est soumise à des mesures strictes de contrôle de la qualité, de l'inspection des matières premières à l'usinage final.Des techniques de fabrication de précision assurent des dimensions constantes et des tolérances serrées, permettant un montage sans couture et des performances fiables dans le four.

En termes d'applications, les électrodes de graphite HP sont largement utilisées dans les fours à arc électrique à haute puissance pour la fusion des déchets d'acier, la production d'acier inoxydable et de divers alliages ferreux.Leurs caractéristiques de haute performance les rendent indispensables pour atteindre une productivité élevée et des opérations rentables dans la métallurgie moderne..

Je suis désolée.

Spécification pourélectrodes de graphite HP de haute performance pour procédés métallurgiques avancés:

Spécifications physico-chimiques de l'électrode de graphite HP
Les postes		Unité	Diamètre (mm)
			200 à 300 mm	Typique Valeur	350 à 400 mm	Typique Valeur	450 à 500 mm	Typique Valeur	550 à 700 mm	Typique Valeur
			8 à 16 pouces		14 à 16 pouces		18 à 20 pouces		22 à 28 pouces
Spécifique Résistance ≤	électrode	Pour les appareils de surveillance	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	Le mamelon		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
Le pliage Résistance ≥	électrode	MPa	10.0		10.5		10.5		10.5
	Le mamelon		16.0		18.0		18.0		18.0
Jeune Module ≤	électrode	GPA	12.0		14.0		14.0		14.0
	Le mamelon		16.0		18.0		18.0		18.0
Densité en vrac	électrode	g/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	Le mamelon		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
100°C à 600°C ÉTC ≤	électrode	X10 -6/°C	2.4		2.2		2.2		2.2
	Le mamelon		2.2		1.63		1.6		1.6
Contenu en cendres ≤		%	0.3		0.3		0.3		0.3
Note: la teneur en cendres est uniquement à titre de référence.

Propriétés physiques et chimiques de l'électrode et du mamelon
Nom de l'article		Unité	Diamètre nominal (mm)
			RP		HP		UHP
			300 à 450	500 à 800	350 à 500	550 ~ 700	350 à 500		550 à 750
							Garantis	Typique	Garantis	Typique

Résistance spécifique LSR ≤	(E) électrode	μ2*m	9 à 10.5	9 à 10.5	7.5	7.5	6.3	5.0 à 6.0	5.8	4.8 à 5.5
	(N) Le mamelon		8	8	6.3	6.3	5.3	3.8 à 4.5	4.3	3.5 à 4.1
Résistance à la flexion ≥	(E) électrode	MPa	7	6.5	10	8.5	10.5	11.0 à 13.0	10	10.0 à 13.0
	(N) Le mamelon		15	15	17	17	20	20.0 à 25.0	23	24.0 à 30.0
Jeune Module ≤	(E) électrode	Le GPA	9.3	9.3	14	14	14	8.0 à 12.0	14	7.0 à 10.0
	(N) Le mamelon		14	14	16	16	20	12.0 à 16.0	22	16.0 à 21.0
Densité en vrac	(E) électrode	g/cm3	1.53	1.52	1.6	1.6	1.66	1.68 contre 1.73	1.68	1.69 contre 1.73
	(N) Le mamelon		1.7	1.7	1.72	1.72	1.75	1.76 contre 1.82	1.78	1.79 contre 1.84
100°C à 600°C ÉTC ≤	(E) électrode	10 à 6°C	2.9	2.9	2.4	2.4	1.5	1.3 à 1.5	1.5	1.3 à 1.5
	(N) Le mamelon		2.8	2.8	2.2	2.2	1.4	1.0 à 1.3	1.3	1.0 à 1.3
Contenu en cendres ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 à 0.4	0.5	0.2 à 0.4

Taille et tolérance de l'électrode de raphite
Nom		Eactroda Diarmetar est une plante d'origine végétale.		Longueur Eecros
Dimter x Longueur		Nombre maximal	Le minimum	Nombre maximal
pouces	mm	mm	mm	mm	mm
14 × 60	350 × 1500	357	352	1550	1400
14 × 72	350 × 1800			1875	1700
14 × 96	350 × 2400			2475	2275
16 × 60	400 × 1500	409	403	1550	1400
16 × 72	400 × 1800			1875	1700
16 × 96	400 × 2400			2475	2275
18 × 72	450 × 1800	460	454	1875	1700
18 × 96	450 × 2400			2475	2275
18 × 110	450 × 2700			2850	2550
20 × 72	500 × 1800	511	505	1875	1700
20 × 84	500 × 2100			2175	1975
20 × 96	500 × 2400			2475	2275
20 × 110	500 × 2700			2850	2550
22 × 84	550 × 2100	562	556	2175	1975
22 × 96	550 × 2400			2475	2275
24x84	600 × 2100	613	607	2175	1975
24x96	600 × 2400			2475	2275
24 × 110	600 × 2700			2850	2550
26 × 110	650 × 2700	663	657	2850	2550
28 × 110	700 × 2700	714	708	2850	2550

Capacité actuelle de fonctionnement des électrodes de graphite suggérée
Diamètre nominal		Courant de fonctionnement (ampères)
pouces	mm	électrode de graphite RP	électrode de graphite HP	électrode de graphite UHP
3	φ75	1300 à 2000	Je ne sais pas.	- Je ne sais pas.
4	φ100	1800 à 3000	Je ne sais pas.	- Je ne sais pas.
5	φ130	2800 à 4200	Je ne sais pas.	Je ne sais pas.

6	φ 150	4000 à 5000	- Je ne sais pas.	- Je ne sais pas.
8	φ200	4800 à 9000	6000 à 9000
10	φ250	8 000 à 12 000	9 000 à 14 000	8100 à 12200

12	φ300	11000 à 16000	14500 à 18500	15000 à 2000
14	φ350	15000 à 2000	19000 à 28000	20000 à 30000
16	φ400	20000 à 28000	23000 à 35000	25000 à 40000

18	φ450	24000 à 34000	30000 à 42000	32000 à 45000
20	φ 500	28000 à 42000	35000 à 50000	38000 à 55000
22	φ550	31000 à 45000	35000 à 55000	42000 à 66000

24	φ600	32000 à 46000	40000 à 62000	60000 à 90000
26	φ650	35000 à 48000	45000 à 72000	60000 à 90000
28	φ 700	39000 à 49000	48000 à 75000	70000 à 120000

Remarque: sur les EAF, il est suggéré de réduire le courant de 10%; sur les LF, il pourrait être augmenté de 10%.

Dimension d'usinage de l'électrode et du mamelon
Unité (mm)
Applicable	Dans.	Diamètre nominal	Le mamelon		D2	Réservoir		La hauteur du fil
			Grand diamètre	Longueur	Diamètre moyen	Petit diamètre	Profondeur
RP/HP/UHP Graphite électrode	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
