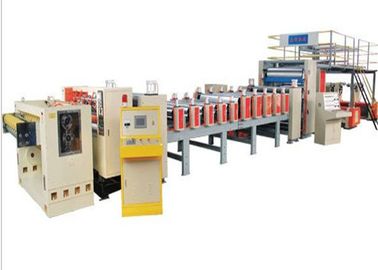

Machine de emballage automatique de carton ondulé de PLC
Paramètres de technologie de machine de carton ondulé
| Modèle |
HT-2600 |
HT-2800 |
HT-3000 |
| Taille maximum de carton |
1200×2400 |
1200×2600 |
1200×2800 |
| Taille minimum de carton |
170*450 |
170*450 |
170*450 |
| Dimension |
L12500×W3000×H1600 |
L12500*W3200*H1600 |
L12500*W3400*H1600 |
| Puissance de moteur |
10kw |
12kw |
12kw |
| Poids de machine |
5500kg |
6500kg |
7500kg |
| Épaisseur de conseil d'application |
3layer ou 5layer |

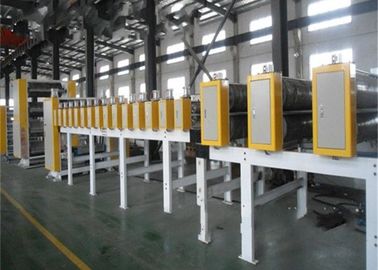

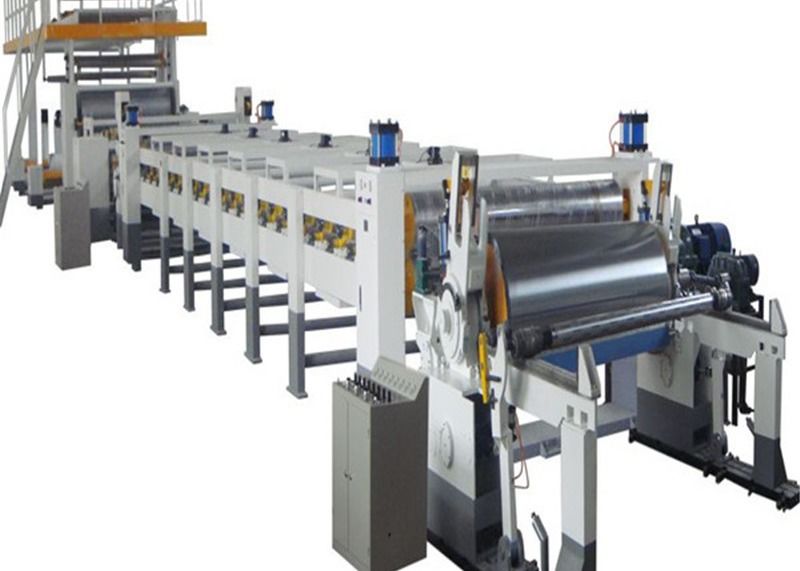

Paramètres techniques de machine de carton ondulé
chaîne de production dure du carton 4ply de 1600mm
1) vitesse de conception : 80m/min
2) vitesse fonctionnante : 40-60m/min
3) ligne 4ply : 30-40m/min 3ply : 40-50m/min 2ply : 50-60m/min
4) largeur de workign : 1600mm 4, coupé longueur papier : 500mm-9999mm
5) précision de papier : ±1mm
6) épaisseur de cardoards : 3-4mm
7) capacité : 3-4T/h
8) longueur de la ligne de production : 43meter (peut concevoir ceci selon le besoin de client)
9) moteur : 230V 60Hz 3phase
10) les machines se montent à la puissance : au sujet de 151.34kw (réel utilisant puissance about40-80KW)
11) utilisant la quantité de colle : 15-30g par couche /m2
12) utilisant la minute de papier GM/M : 80GSM
Alimentation-papier de rebord avant de machine de carton ondulé
le papier de conducteur d'aide de l'aspiration 1.The, fan d'ébauche 7,5 kilowatts, à différents niveaux peut être plié selon le panneau, ajustement de volume de l'air, assurer le carton coudé et le carton mince alimentant sans à-coup.
le carton 2.lift, laissent tomber le carton pour adopter la poussée de cylindre, mouvement rapide et puissant.
3. La cloison latérale est électrique et l'ajustement d'écran tactile d'ordinateur (valeur d'arrangement d'ordinateur, ajustement automatique), cloison avant est ajustement synchrone manuel, boîte arrière de cloison est ajustement électrique.
la roue 4.Feeder est de marque de Taïwan MaxDura, résistant à l'usure durable.
Unité d'impression
l'écran tactile de PLC de la phase 1.Printing s'ajustent (le mouvement et arrêtent tout peut être ajusté)
2.There est manque de dispositif d'alarme d'encre (l'alarme de machine quand la quantité d'encre est inférieure à la limite, n'évitent aucun travail d'encre)
le rouleau 3.Anilox peut a choisi le rouleau en acier d'anilox et le rouleau d'anilox de seramics.
Rainant l'unité (l'ordinateur automatique ajustent le couteau, les ordres du magasin 999 d'ordre)
le support du couteau 1.Slotting et le mouvement latéral se plissant de rouleau adopte l'ajustement électrique synchrone, déplaçant sans à-coup, avec l'ajustement élevé d'écran tactile de precision.PLC, l'entrée directe la taille de carton, l'ajustement automatique, les ordres de stockage de mémoire, et d'autres fonctions
la double lame de l'axe 2.Single rainant, la taille de carton pour s'ajuster pour adopter en dehors de la structure de dent, l'huile de graissage n'est pas facile dans le carton de pollution, ajustement électrique numérique de PLC, contrôle d'écran tactile
la structure de coupeur de l'angle 3.Elastic, peut découper trois, cinq couches de carton sans n'importe quel ajustement.
4. entaillage du corne coupant le brevet
Unité de découpage
1.Mechanical le type 40 millimètres horizontaux, dispositif de mouvement, vitesse linéaire de découpage de compensation automatique d'égaliseur, peut faire au joint en caoutchouc de découpage l'usage uniforme, prolonger la durée de vie.
2. La réparation adopter le dispositif électrique de réparation, améliorent le taux d'utilisation de répétition de joint en caoutchouc, peut réparer 3-4 fois.
3. le dispositif automatique de découpage de séparation pneumatique de rouleau, réduisent pour utiliser le joint en caoutchouc, améliorent ainsi la durée de vie
5.Can adoptent rainer le balde sur le rouleau de découpage
